ショックアブソーバー

4WD専用。各モデルの特性に合わせて調整したショックアブソーバー

Scroll

4WDに求められる性能を追求した定番ラインアップ

ショックアブソーバー

衝撃吸収性能と乗り心地を追求し、4WD用各モデル特性に合わせて調整されたショックアブソーバー。

減衰調整機能付きモデルをはじめ、ビッグカントリー定番ラインアップをぜひ、お試しください。

乗り心地と操縦安定性を両立するショックアブソーバーの新機構

ハーモフレック

周波数感応ショックアブソーバー「ハーモレフレック」を採用(※一部モデル)

「ハーモフレック」とは、周波数感応ショックアブソーバーと呼ばれ、乗心地と操縦安定性の両立を図るべくKYB(株)が開発し、2009年より量産が開始されたショックアブソーバーの新機構です。

従来のショックアブソーバーは、速度が同じであれば振動周波数が変化しても減衰力はほぼ一定です。

これに対してハーモフレックは、人間が乗心地の良し悪しを感じる振動周波数「3Hz以上」の入力振動に対して、従来のショックアブソーバーよりも減衰力を低く設定し、車体の振動を軽減します。

また逆に、ばね上の共振周波数「約1.5Hz」以下の場合は、減衰力を従来のショックアブソーバーよりも高く設定。減衰力の立ち上がり不足による操縦安定性の悪化を抑制します。

このように、路面や車体の振動周波数に応じて減衰力を自動的に変化させることで、車両の操縦安定性を高めつつ、乗心地を大幅に改善することができます。

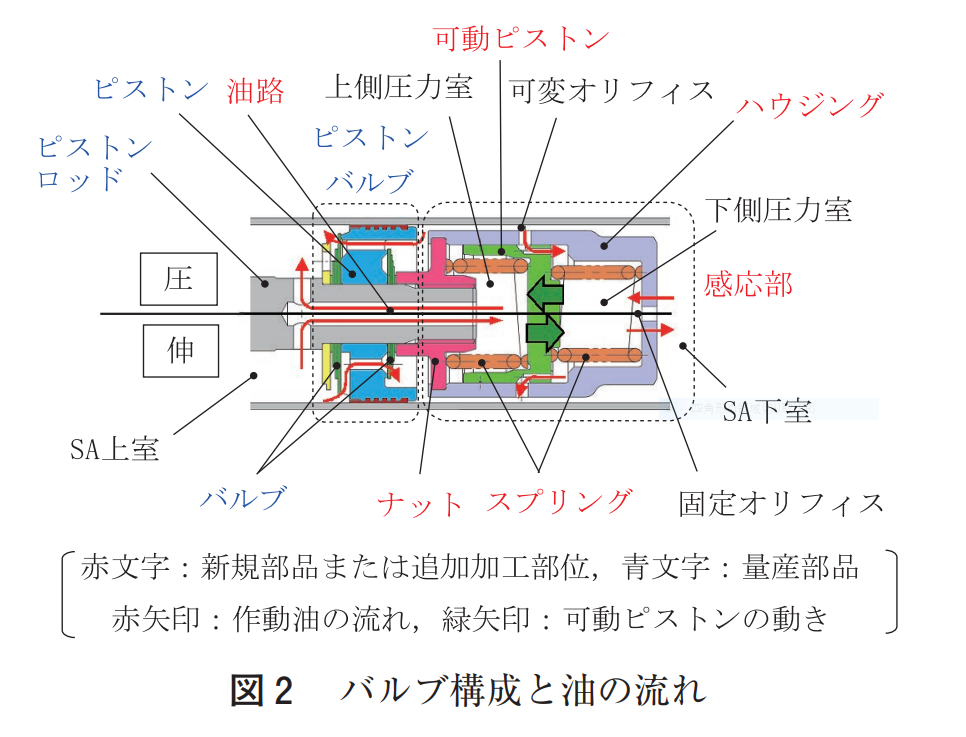

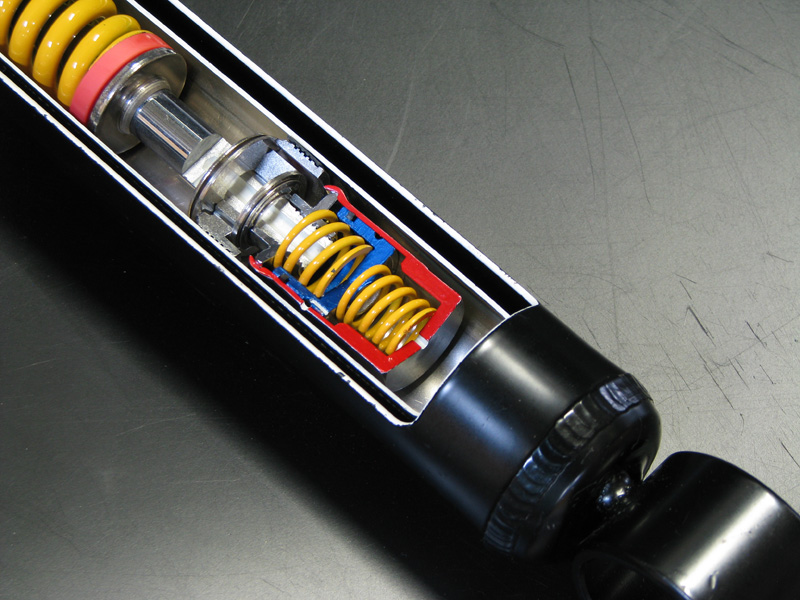

ハーモレフレック概略図

ハーモフレック概略図

KYB技報 No.50 APR.2015「周波数感応ショックアブソーバの拡販への取り組み」
P58 図2 バルブ構成と油の流れ より抜粋

https://www.kyb.co.jp/technical_report/2015.html

※車種により、弊社の車高調整パーツ装着により車高を変更すると、自動車に備わっているカメラ、センサー、レーダー類の設定も変更する必要が生じる場合がございます。適切に調整していただかないと、自動車に備わっている各種安全装備(衝突回避など運転支援システム類)が正しく作動しない可能性があります。また、直前側方視界基準(保安基準第44条第5項)を満たさなくなる可能性がありますのでご注意ください。

※弊社パーツ装着によるカメラ、センサー、レーダー類の誤認識や、運転支援システム類の誤作動、および誤作動に起因する事故につきましては、弊社は一切の責任を負いかねます。予めご了承ください。

ショックアブソーバー ラインアップ

TOYOTA

LAND CRUISER 70

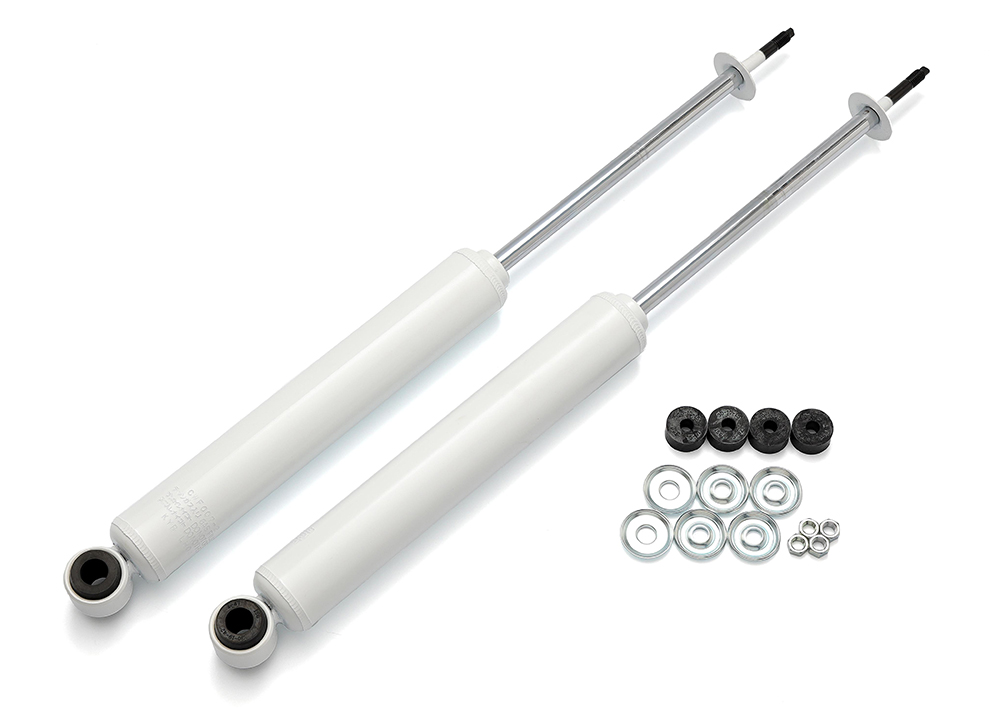

  • CWF007
    Item Number
    CWF007
    Matching
    LAND CRUISER 70/J7#series/S59.11-H11.7(Nov.1984-Jul.1999)
    LAND CRUISER 60/J6#series/S62.9-H1.9(Sept.1987-Sept.1989)
    for Front
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    632
    Minimum Length(mm)
    380
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/0~+30mm
    ランクル60 J6#series/+50~+80mm

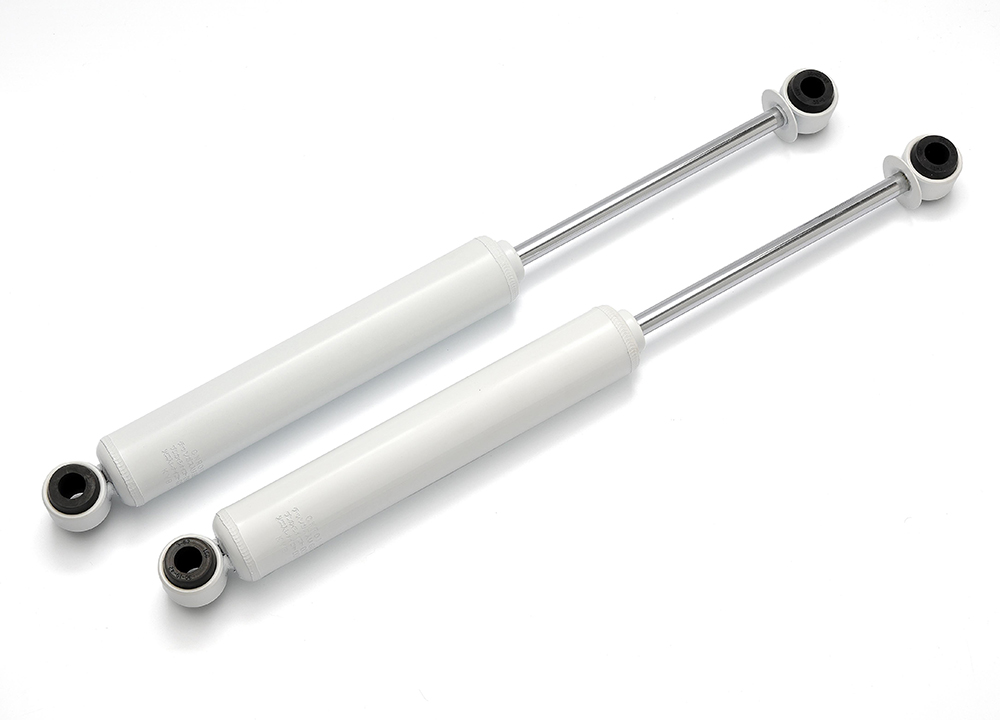

  • CWR011
    Item Number
    CWR011
    Matching
    LAND CRUISER 70/J7#series/S59.11-H11.7(Nov.1984-Jul.1999)
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    627
    Minimum Length(mm)
    387
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/0~+30mm
  • CWF008
    Item Number
    CWF008
    Matching
    LAND CRUISER 70/J7#series/S59.11-H11.7(Nov.1984-Jul.1999)
    for Front
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    663
    Minimum Length(mm)
    397
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/+50~+80mm
  • CWR012
    Item Number
    CWR012
    Matching
    LAND CRUISER 70/J7#series/S59.11-H11.7
    HZJ70series/H11.8-(Aug.1999-)
    LAND CRUISER 60/J6#series/S62.9-H1.9(Sept.1987-Sept.1989)
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    657
    Minimum Length(mm)
    404
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/+50~+90mm
    ランクル70 HZJ70series/0~+70mm
    ランクル60 J6#series/+70~+90mm
  • CWF048
    Item Number
    CWF048
    Matching
    HZJ7#series/H11.8-(for Front Coil Vehicles)(Aug.1999-)
    for Front
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    539
    Minimum Length(mm)
    327
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/0~+70mm

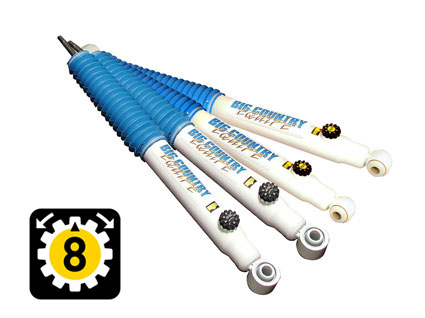

  • CEF040
    Item Number
    CEF040
    Matching
    LAND CRUISER 70/J7#series/S59.11-H11.7(Nov.1984-Jul.1999)
    LAND CRUISER 60/J6#series/S62.9-H1.9(Sept.1987-Sept.1989)
    for Front
    Machanism
    低圧複筒式
    減衰力8段調整式
    Price(Tax included)
    ¥20,000/本(¥22,000/本)
    Maximum Length(mm)
    655
    Minimum Length(mm)
    390
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/+50~+70mm
    ランクル60 J6#series/+50~+75mm
  • CER041
    Item Number
    CER041
    Matching
    LAND CRUISER 70/J7#series/S59.11-H11.7(Nov.1984-Jul.1999)
    LAND CRUISER 60/J6#series/S62.9-H1.9(Sept.1987-Sept.1989)
    for Rear
    Machanism
    低圧複筒式
    減衰力8段調整式
    Price(Tax included)
    ¥20,000/本(¥22,000/本)
    Maximum Length(mm)
    647
    Minimum Length(mm)
    395
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:
    ランクル70 J7#series/+50~+70mm
    ランクル60 J6#series/+50~+75mm

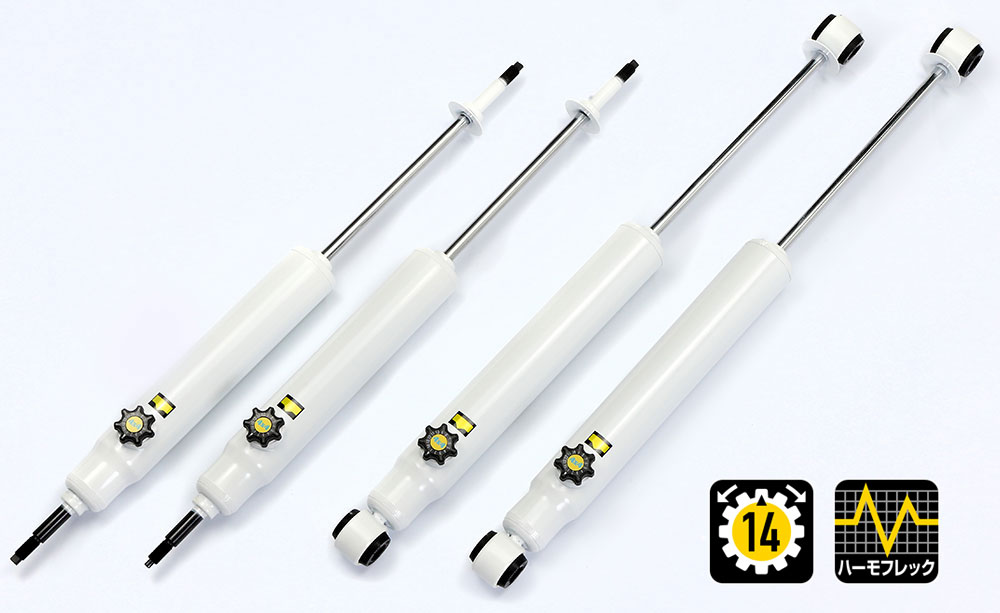

  • CEF045H
    Item Number
    CEF045H
    Matching
    GRJ7#series/H25.8-(Aug.2013-)
    Machanism
    低圧複筒式
    減衰力14段調整式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    545
    Minimum Length(mm)
    342
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    純正車高は取り付け不可
    対応リフト量:
    ランクル70 GRJ7#series/+40~+60mm
  • CER046H
    Item Number
    CER046H
    Matching
    GRJ7#series/H25.8-(Aug.2013-)
    Machanism
    低圧複筒式
    減衰力14段調整式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    690
    Minimum Length(mm)
    429
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    純正車高は取り付け不可
    対応リフト量:
    ランクル70 GRJ7#series/+40~+60mm
  • CEF047H
    Item Number
    CEF047H
    Matching
    GRJ7#series/H25.8-(Aug.2013-)
    for Front
    Machanism
    低圧複筒式
    減衰力14段調整式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    490
    Minimum Length(mm)
    330
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    純正車高用
    対応リフト量:
    ランクル70 GRJ7#series/0~+20mm
  • CER048H
    Item Number
    CER048H
    Matching
    GRJ7#series/H25.8-(Aug.2013-)
    for Rear
    Machanism
    低圧複筒式
    減衰力14段調整式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    655
    Minimum Length(mm)
    412
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    純正車高用
    対応リフト量:
    ランクル70 GRJ7#series/0~+20mm

LAND CRUISER 80

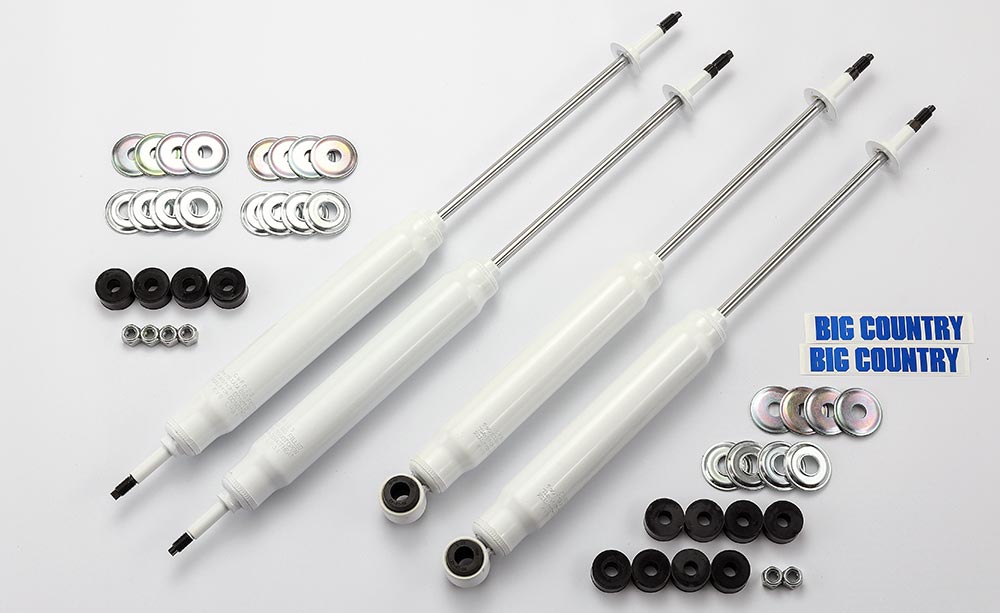

  • S1080-2324
    Item Number
    S1080-2324
    Matching
    LAND CRUISER 80
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥68,000(¥74,800)
    Maximum Length(mm)
    Front/640
    Rear/615
    Minimum Length(mm)
    Front/372
    Rear/368
    notes

LAND CRUISER 100

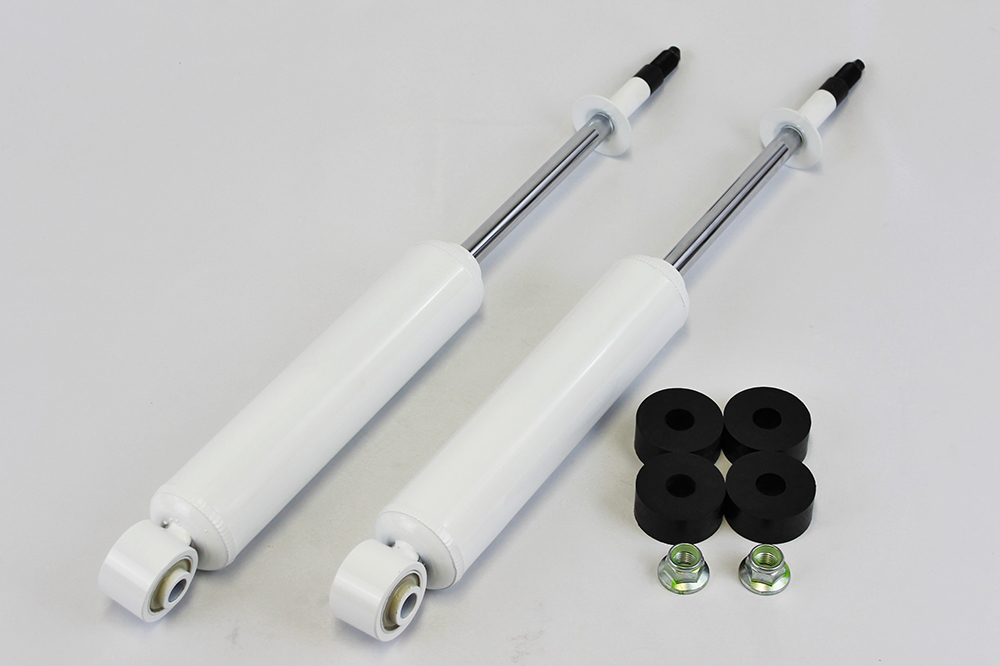

  • CWF043forFro
    Item Number
    CWF043(for Front)
    Matching
    HDJ101K/UZJ100W/H10.1-H19.7(Jan.1998-Jul.2007)
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥16,500/本(¥17,050/本)
    Maximum Length(mm)
    452
    Minimum Length(mm)
    292
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    AHC&スカイフックTEMS車装着不可
    対応リフト量:ランクル100/0~+75mm

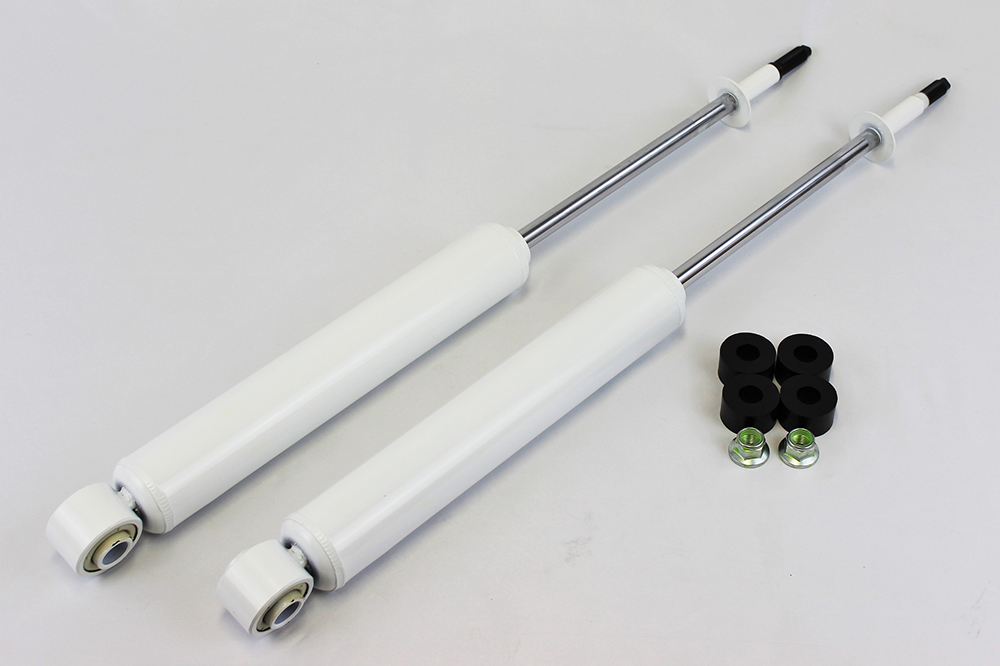

  • CWR044forRea
    Item Number
    CWR044(for Rear)
    Matching
    HDJ101K/UZJ100W/H10.1-H19.7(Jan.1998-Jul.2007)
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥16,500/本(¥17,050/本)
    Maximum Length(mm)
    623
    Minimum Length(mm)
    379
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    AHC&スカイフックTEMS車装着不可
    対応リフト量:ランクル100/0~+75mm

LAND CRUISER PRADO

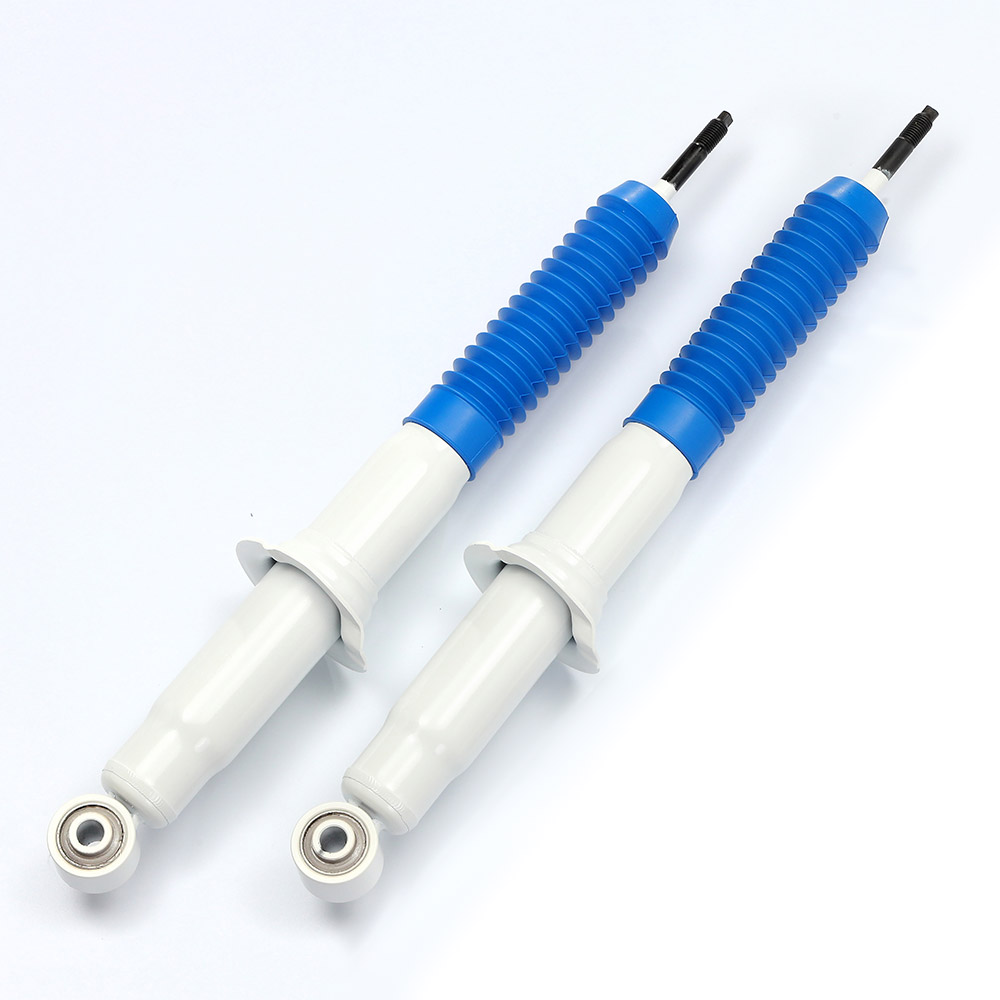

  • CWF039
    Item Number
    CWF039
    Matching
    LAND CRUISER PRADO/J9#series/H8.5-H14.9(May 1996-Sept.2002)
    for Front
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    470
    Minimum Length(mm)
    326
    notes
    ビッグカントリー専用ショックブーツ付属
    対応リフト量:プラド J9#series/+20~+50mm

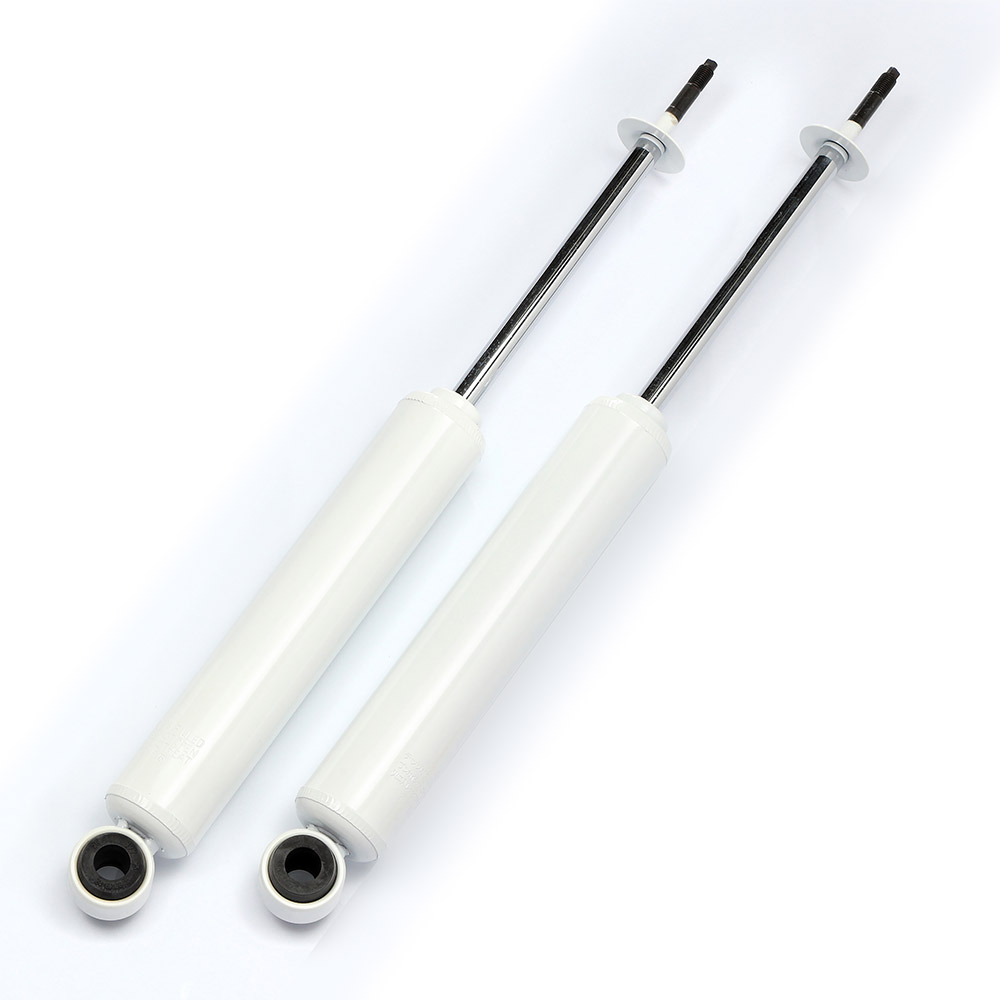

  • CWR040
    Item Number
    CWR040
    Matching
    LAND CRUISER PRADO/J9#series/H8.5-H14.9(May 1996-Sept.2002)
    for Rear
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    530
    Minimum Length(mm)
    338
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:プラド J9#series/+20~+50mm

HILUX SURF

  • CWF039
    Item Number
    CWF039
    Matching
    HILUX SURF/N185series/H7.12-H14.10(Dec.1995-Oct.2002)
    for Front
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    470
    Minimum Length(mm)
    326
    notes
    ビッグカントリー専用ショックブーツ付属
    対応リフト量:ハイラックスサーフ N185series/+20~+50mm
  • CWR040
    Item Number
    CWR040
    Matching
    HILUX SURF/N185series/H7.12-H14.10(Dec.1995-Oct.2002)
    for Rear
    Machanism
    低圧複筒式
    Price(Tax included)
    ¥15,500/本(¥17,050/本)
    Maximum Length(mm)
    530
    Minimum Length(mm)
    338
    notes
    ビッグカントリーショックブーツ(品番SAB17BL)別売(¥1,650)

FJ CRUISER

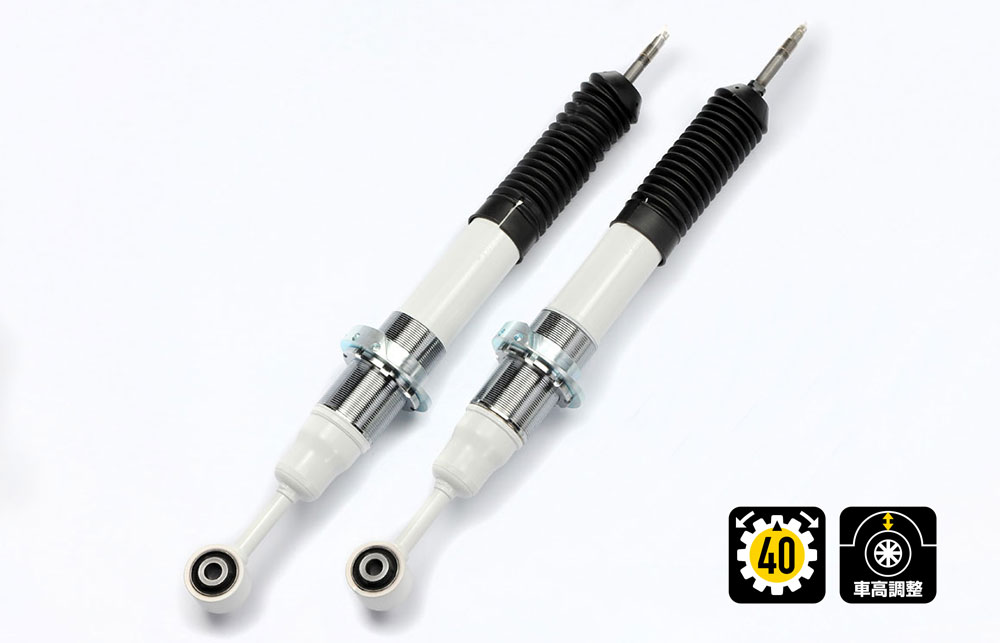

  • CEF042-AJ
    Item Number
    CEF042-AJ
    Matching
    FJ CRUISER/GSJ15W/H22.11-(Nov.2010-)
    for Front
    Machanism
    減衰力40段調整式
    車高調整式
    低圧複筒式
    Price(Tax included)
    ¥38,000/本(¥41,800/本)
    Maximum Length(mm)
    572
    Minimum Length(mm)
    450
    notes
    ビッグカントリーエキップ専用ショックブーツ付属

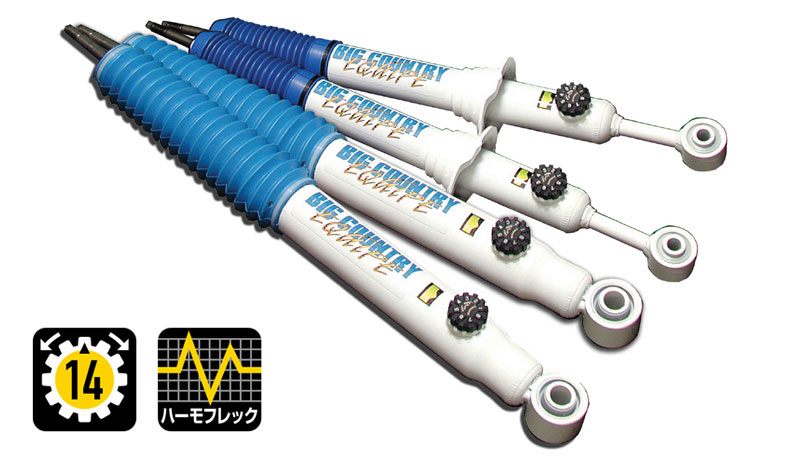

  • CER044
    Item Number
    CER044
    Matching
    FJ CRUISER/GSJ15W/H22.11-(Nov.2010-)
    for Rear
    Machanism
    減衰力14段調整式
    低圧複筒式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    590
    Minimum Length(mm)
    355
    notes
    ビッグカントリーエキップショックブーツ(品番SAB17BL)別売(¥1,650)
    対応リフト量:FJ GSJ15W/+20~+50mm

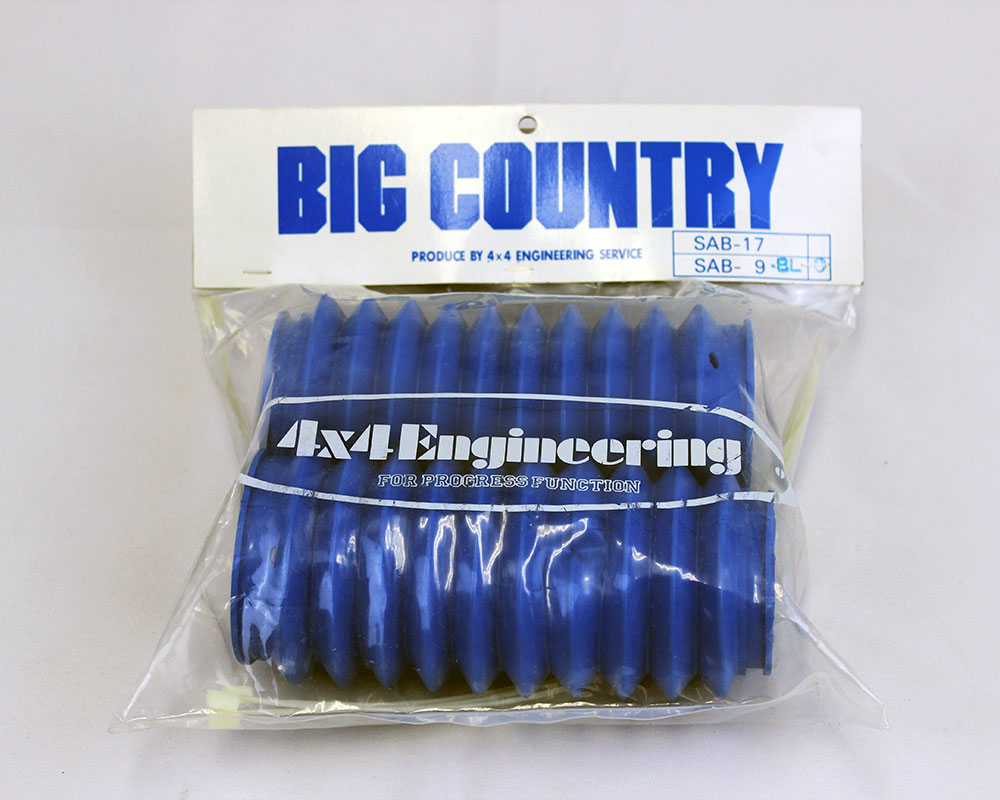

BIG COUNTRY Shock Boots

  • SAB09BL
    Item Number
    SAB09BL
    Matching
    汎用
    Price(Tax included)
    ¥1,500/個(¥1,650/個)
    notes
    ※写真は2個入りです。
    *The picture shows 2 pieces.

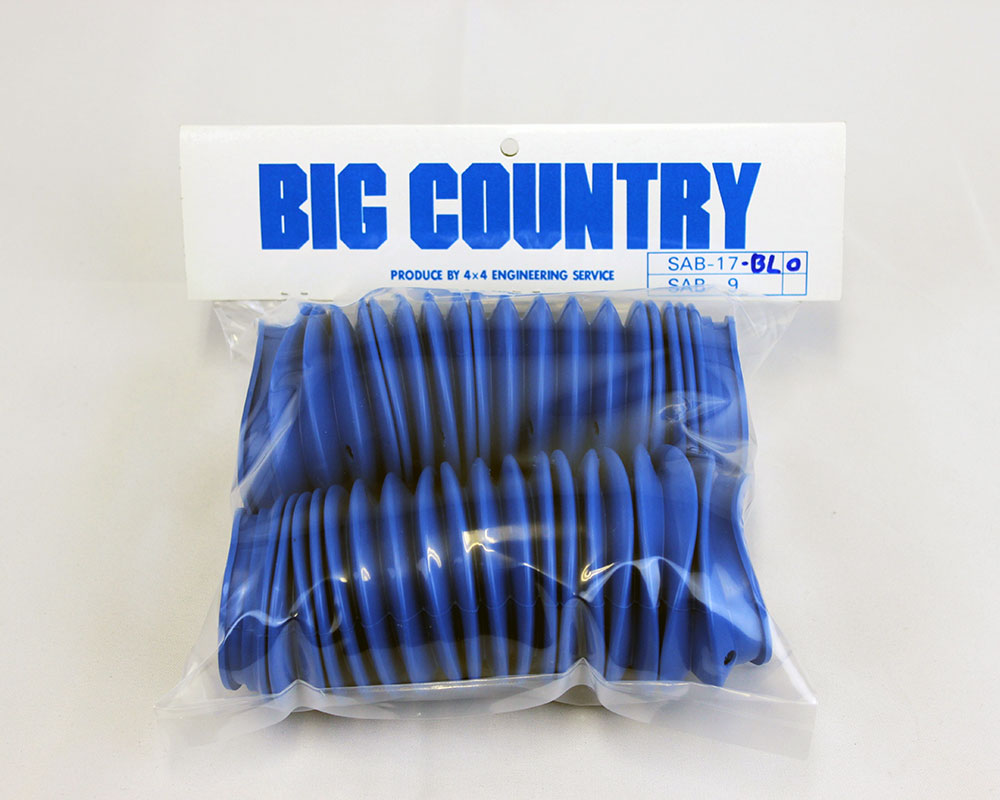

  • SAB17BL
    Item Number
    SAB17BL
    Matching
    汎用
    Price(Tax included)
    ¥1,500/個(¥1,650/個)
    notes
    ※写真は2個入りです。
    *The picture shows 2 pieces.

SUZUKI

JIMNY(JB64)

  • CEF049H
    Item Number
    CEF049H
    Matching
    JIMNY JB64Wseries
    for Front
    Machanism
    減衰力14段調整式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    440
    Minimum Length(mm)
    294
    notes
    0~30mmUP程度まで
  • CER050
    Item Number
    CER050
    Matching
    JIMNY JB64Wseries
    for Rear
    Machanism
    減衰力14段調整式
    Price(Tax included)
    ¥18,000/本(¥19,800/本)
    Maximum Length(mm)
    475
    Minimum Length(mm)
    307
    notes
    0~30mmUP程度まで

JIMNY(JB74)

  • CEF049H
    Item Number
    CEF049H
    Matching
    JIMNY JB74Wseries
    for Front
    Machanism
    減衰力14段調整式
    ハーモフレック機能内蔵
    Price(Tax included)
    ¥22,000/本(¥24,200/本)
    Maximum Length(mm)
    440
    Minimum Length(mm)
    294
    notes
    0~30mmUP程度まで
  • CER050
    Item Number
    CER050
    Matching
    JIMNY JB74Wseries
    for Rear
    Machanism
    減衰力14段調整式
    Price(Tax included)
    ¥18,000/本(¥19,800/本)
    Maximum Length(mm)
    475
    Minimum Length(mm)
    307
    notes
    0~30mmUP程度まで

JIMNY(JB23)

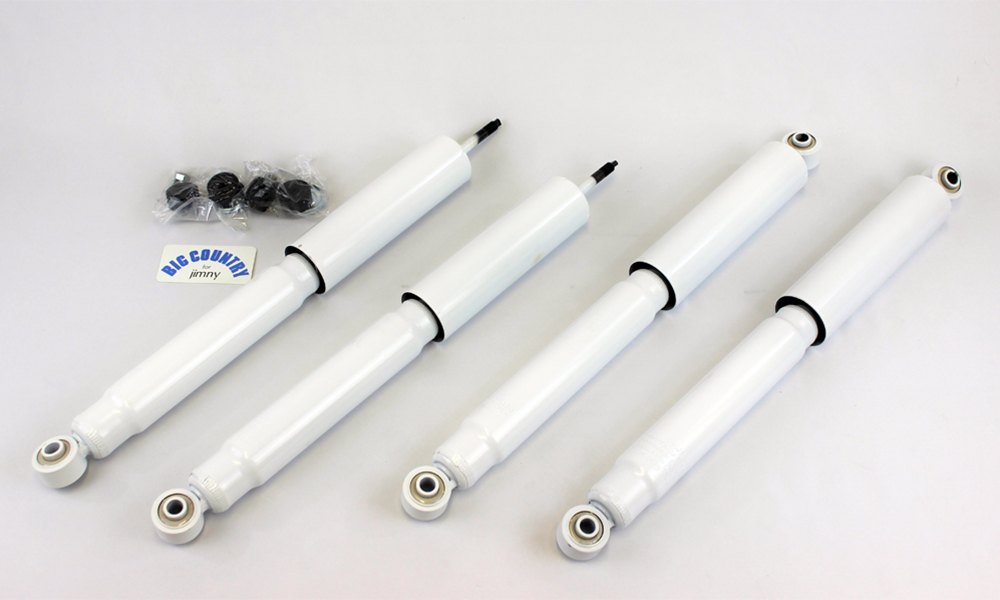

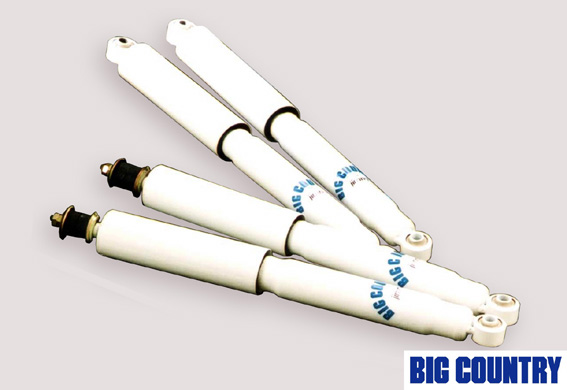

  • CWJF005
    Item Number
    CWJF005
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Front
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    460
    Minimum Length(mm)
    282
    notes
    0~2インチアップ対応
  • CWJR006
    Item Number
    CWJR006
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Rear
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    504
    Minimum Length(mm)
    311
    notes
    0~2インチアップ対応

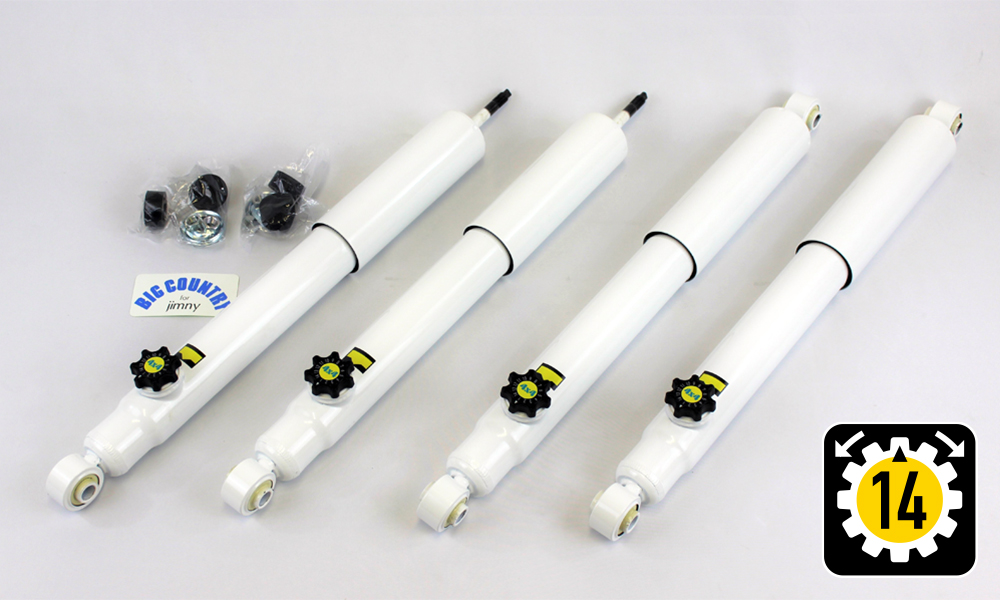

  • CEF028-14
    Item Number
    CEF028-14
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Front
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥17,000/本(¥18,700/本)
    Maximum Length(mm)
    460
    Minimum Length(mm)
    307
    notes
    ビッグカントリーエキップ
    2インチアップ対応
  • CER029-14
    Item Number
    CER029-14
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Rear
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥17,000/本(¥18,700/本)
    Maximum Length(mm)
    504
    Minimum Length(mm)
    331
    notes
    ビッグカントリーエキップ
    2インチアップ対応

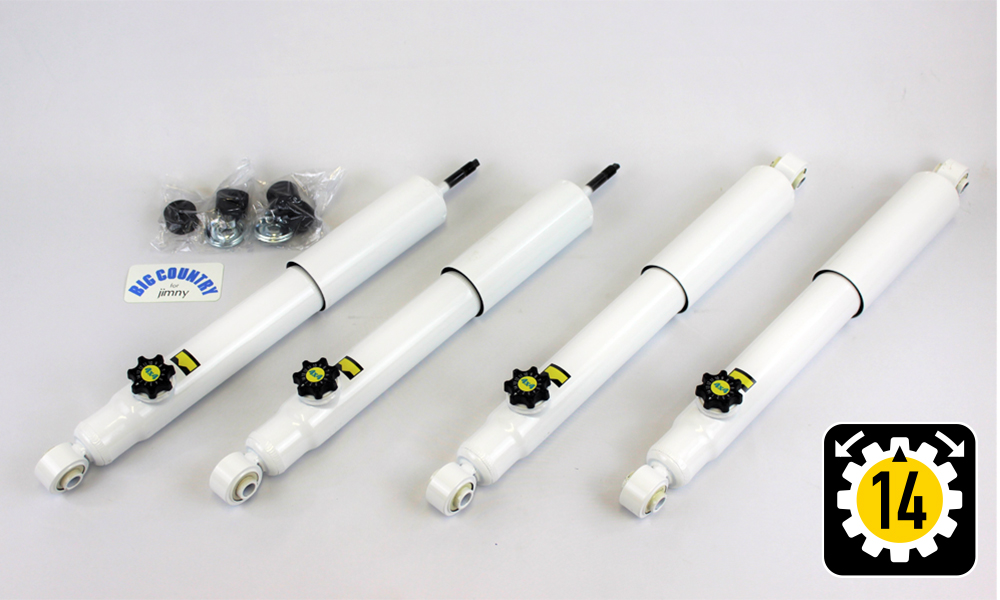

  • CEF030-14
    Item Number
    CEF030-14
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Front
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥17,000/本(¥18,700/本)
    Maximum Length(mm)
    415
    Minimum Length(mm)
    280
    notes
    ビッグカントリーエキップ
    ノーマル車高対応
  • CER031-14
    Item Number
    CER031-14
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Rear
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥17,000/本(¥18,700/本)
    Maximum Length(mm)
    460
    Minimum Length(mm)
    309
    notes
    ビッグカントリーエキップ
    ノーマル車高対応
  • S4023-3031
    Item Number
    S4023-3031
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    Front and Rear
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥68,000/1台分(¥74,800/1台分)
    Maximum Length(mm)
    Front415
    Rear460
    Minimum Length(mm)
    Front280
    Rear309
    notes
    ビッグカントリーエキップ
    ノーマル車高対応

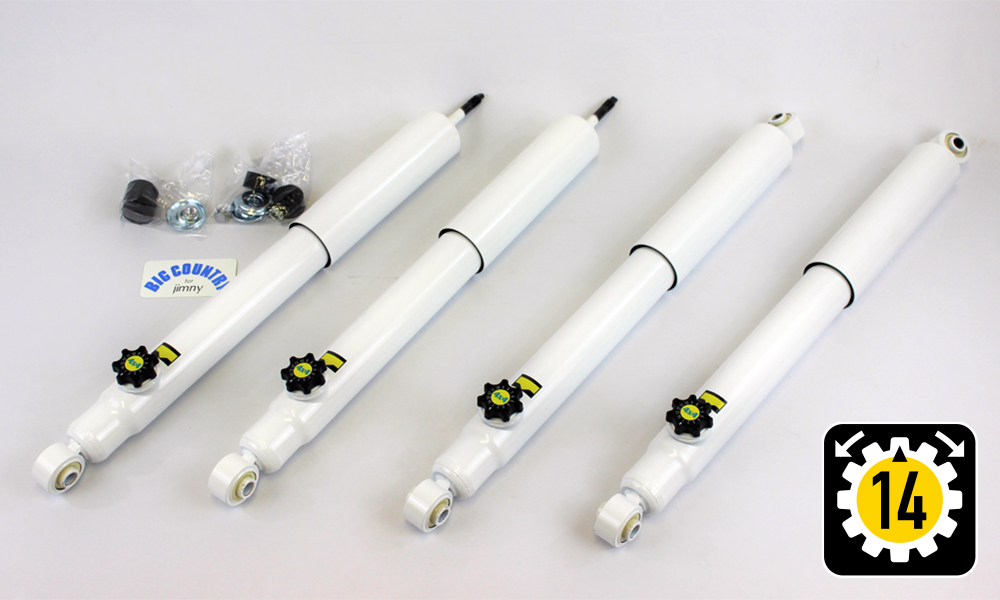

  • CEF035-14
    Item Number
    CEF035-14
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Front
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥17,800/本(¥19,580/本)
    Maximum Length(mm)
    495
    Minimum Length(mm)
    320
    notes
    ビッグカントリーエキップ
    3インチアップ対応
  • CER036-14
    Item Number
    CER036-14
    Matching
    JIMNY JB23series/H10.10-(Oct.1998-)
    for Rear
    Machanism
    低圧複筒式
    減衰力14段調整式
    Price(Tax included)
    ¥17,800/本(¥19,580/本)
    Maximum Length(mm)
    540
    Minimum Length(mm)
    349
    notes
    ビッグカントリーエキップ
    3インチアップ対応

JIMNY(Others)

  • CWJF001
    Item Number
    CWJF001
    Matching
    JIMNY JA11series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Front
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    472
    Minimum Length(mm)
    290
    notes
    0~2インチアップ対応
  • CWJR002
    Item Number
    CWJR002
    Matching
    JIMNY JA11series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Rear
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    471
    Minimum Length(mm)
    296
    notes
    0~2インチアップ対応
  • S4022-0304
    Item Number
    S4022-0304
    Matching
    JIMNY JA12/H7.11-H10.9(Nov.1995-Sept.1998)
    Machanism
    Price(Tax included)
    ¥50,000/本(¥55,000/本)1台分セット
    Maximum Length(mm)
    Front432
    Rear390
    Minimum Length(mm)
    Front273
    Rear257
    notes
    0~1インチアップ対応
    フロント&リアのセット
  • S4022-0304
    Item Number
    S4022-0304
    Matching
    JIMNY JA22/H7.11-H10.9(Nov.1995-Sept.1998)
    Machanism
    Price(Tax included)
    ¥50,000/本(¥55,000/本)1台分セット
    Maximum Length(mm)
    Front432
    Rear390
    Minimum Length(mm)
    Front273
    Rear257
    notes
    0~1インチアップ対応
    フロント&リアのセット
  • CWJF001
    Item Number
    CWJF001
    Matching
    JIMNY JA71series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Front
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    472
    Minimum Length(mm)
    290
    notes
    0~2インチアップ対応
  • CWJR002
    Item Number
    CWJR002
    Matching
    JIMNY JA71series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Rear
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    471
    Minimum Length(mm)
    296
    notes
    0~2インチアップ対応
  • CWJF001
    Item Number
    CWJF001
    Matching
    JIMNY SJ30series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Front
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    472
    Minimum Length(mm)
    290
    notes
    0~2インチアップ対応
  • CWJR002
    Item Number
    CWJR002
    Matching
    JIMNY SJ30series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Rear
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    471
    Minimum Length(mm)
    296
    notes
    0~2インチアップ対応
  • CWJF001
    Item Number
    CWJF001
    Matching
    JIMNY SJ40series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Front
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    472
    Minimum Length(mm)
    290
    notes
    0~2インチアップ対応
  • CWJR002
    Item Number
    CWJR002
    Matching
    JIMNY SJ40series/S55.4-H7.10(Apr.1980-Oct.1995)
    for Rear
    Machanism
    Price(Tax included)
    ¥11,000/本(¥12,100/本)
    Maximum Length(mm)
    471
    Minimum Length(mm)
    296
    notes
    0~2インチアップ対応
